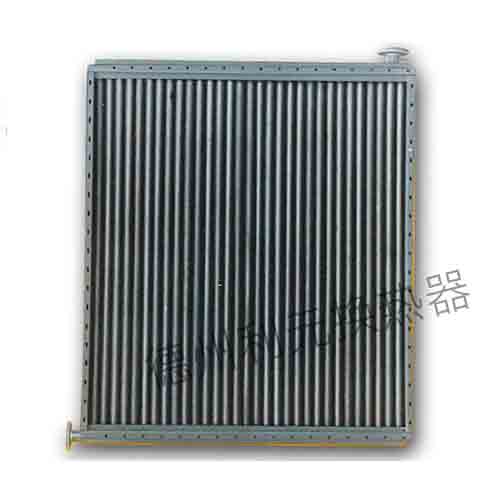

SRL钢铝复合散热器是一种既适用于蒸汽系统又适用于热水系统中作为加热空气用的散热器,主要用于热风采暖、空气调节系统及干燥装置的空气加热,是热风装置中的主要设备。SRL钢铝复合散热
订购热线:13869202861
产品介绍




产品介绍

 一、SRL钢铝复合散热器概述
1、SRL钢铝复合散热器是一种国家标准图集型号的散热器,由不锈钢框架、钢铝复合散热排管组成;
2、SRL钢铝复合散热器的散热排管采用框架固定,结构紧凑,气密性好,安装方便;
3、SRL钢铝复合散热器是一种既适用于蒸汽系统又适用于热水系统中作为加热空气用的散热器,主要用于热风采暖、空气调节系统及干燥装置的空气加热,是热风装置中的主要设备。SRL钢铝复合散热器在当前的工矿企业,各大型建筑物的采暖通风系统中得到广泛地应用;
4、SRL钢铝复合散热器的热介质可以为蒸汽或热水。蒸汽的工作压力为0.3~8公斤/平方厘米,热水温度可在160~70℃左右;
5、SRL钢铝复合散热器是采用钢管铝翅片管束组成,SRL钢铝复合散热器在顺气流方向分二排、三排两种,共有37种型号;
6、SRL钢铝复合散热器具有结合紧密,热阻小、传热性能好、强度高、流动损失小、防腐蚀性能强,在长期的冷热工况下不易变形,工作寿命长等优点;
7、SRL钢铝复合散热器整体轧制翅片光滑无毛刺,无皱折,易清洗,在采暖空调工程中进行湿式冷却时易排除翅片外表的凝结水,在烘燥加热及其它热交换场合不易结尘、结垢。
二、SRL型钢铝复合散热器结构特点
1、结构紧凑:SRL钢铝复合散热器采用钢管铝翅片管束,接触紧密,散热性能好;
2、节约成本:SRL钢铝复合散热器的价格远低于热风炉的价格,其性能价格比高;
3、精心加工:SRL钢铝复合散热器的加工技术先进,严格的质保体系,严格组织、精心加工;
4、便于安装:SRL钢铝复合散热器安装、使用、维护简单方面,劳动强度低;
5、钢铝轧制:SRL钢铝复合散热器翅片管由钢铝复合管整体轧制而成,无接触热阻,强度高,耐热震和机械震动,热膨胀性能好,且具有可观的扩展换热面,用这种翅片管制成的换热器,效果领先串片或绕片式换热器。
三、SRL钢铝复合散热器型号含义
SRL--表示型号;
12—表示按通风正截面长度尺寸(分米)数的化整;
5 —表示按通风正截面宽度尺寸(分米)数的化整;

SRL12×5/3—表示通风正截面的长为1250mm,宽为545mm,3排散热管。


SRL型散热器

SRL型空气热交换器传热系数、阻力如下表:

盘管型号 热 介 质 传热系数K
K/W(m2k)-1
阻力
h/Pa
SRLB×A/2 蒸气
(0.1Mpa)
15.2(Vr)0.4 1.71(Vr)1.67
过热水130℃
(流速0.0154-0.038)
16.5(Vr)0.24 1.50(Vr)1.58
SRLB×A/3 蒸气
(0.1Mpa)
15.1(Vr)0.43 3.03(Vr)1.62
过热水130℃
(流速0.0154-0.033)
14.5(Vr)0.29 2.90(Vr)1.58

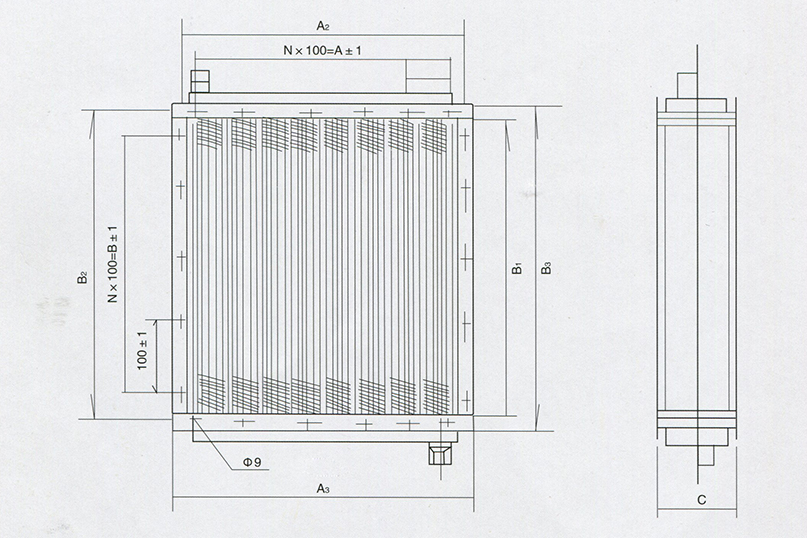

SRL型空气热交换器规格尺寸表:

型号 通风净
截面积
M2
散热
面积
M2




受热
面积
M2
热介质
通过截
面积
M2
连接
管φ
尺 寸 mm 重量
kg
A B A1 B1 A2 B2 A3 B3 C
SRL-5×5/3 0.11 16.7









35 0.88 0.0070   500 400 545 500 575 540 605 570 200 51
SRL-5×5/2 0.11 11.0 23 0.58 0.0046 160 38
SRL-10×5/3 0.22 34.0 35 1.76 0.0070 900 1000 1040 1070 200 83
SRL-10×5/2 0.22 22.3 23 1.16 0.0046 160 50
SRL-12×5/3 0.27 42.6 35 2.20 0.0082 1200 1250 1290 1320 200 99
SRL-12×5/2 0.27 28.0 23 1.45 0.0054 160 71
SRL-6×6/3 0.15 23.6 41 1.24 0.0082   600 500 635 600 665 640 695 670 200 66
SRL-6×6/2 0.15 15.6 27 0.82 0.0054 160 43
SRL-10×6/3 0.26 39.8 41 2.06 0.0082 900 1000 1040 1070 200 95
SRL-10×6/2 0.26 26.2 27 1.36 0.0054 160 59
SRL-12×6/3 0.32 49.9 41 2.58 0.0082 1200 1250 1290 1320 200 113
SRL-12×6/2 0.32 32.9 27 1.70 0.0054 160 81
SRL-15×6/3 0.39 60.0 41 3.09 0.0082 1400 1500 1540 1570 200 131
SRL-15×6/2 0.39 39.5 27 2.04 0.0054 160 94
SRL-24×6/3 0.60 95.8 41 4.89 0.0082 2300 2400 2440 2470 200 197
SRL-24×6/2 0.60 63.1 27 3.23 0.0054 160 138
SRL-7×7/3 0.21 31.7 47 1.65 0.0094 2" 700 600 725 700 755 740 785 770 200 83
SRL-7×7/2 0.21 20.9 31 1.09 0.0062 160 60
SRL-10×7/3 0.30 45.7 47 2.36 0.0094 900 1000 1040 1070 200 107
SRL-10×7/2 0.30 31.0 31 1.56 0.0062 160 77
SRL-12×7/3 0.37 57.2 47 2.96 0.0094 1200 1250 1290 1320 200 127
SRL-12×7/2 0.37 37.8 31 1.95 0.0062 160 91
SRL-14×7/3 0.43 66.1 47 3.41 0.0094 1400 1450 1490 1250 200 144
SRL-14×7/2 0.43 43.6 31 2.25 0.0062 160 102
SRL-15×7/3 0.45 68.8 47 3.54 0.0094 1400 1500 1540 1570 200 148
SRL-15×7/2 0.45 45.4 31 2.34 0.0062 160 105
SRL-17×7/3 0.50 80.4 47 4.13 0.0094 1700 1750 1790 1820 200 169
SRL-17×7/2 0.50 53.1 31 2.73 0.0062 160 120
SRL-22×7/3 0.66 101.3 47 5.21 0.0094 2100 2200 2240 2270 200 196
SRL-22×7/2 0.66 66.8 31 3.43 0.0062 160 145
SRL-15×10/3 0.69 95.2 65 4.91 0.0130   1000 1400 995 1500 1025 1540 1550 1570 200 215
SRL-15×10/2 0.69 63.0 43 3.25 0.0086 160 140
SRL-17×10/3 0.74 111.4 65 5.72 0.0130 1700 1750 1790 1320 200 226
SRL-17×10/2 0.74 73.6 43 3.89 0.0086 160 159
SRL-20×10/3 0.85 127.5 65 6.54 0.0130 1900 2000 2040 2070 200 252
SRL-20×10/2 0.85 84.2 43 4.33 0.0086 160 177
SRL-14×8/2 0.54 50.7 35 2.55 0.0070 2" 800 1400 815 1450 845 1490 875 1520 160 108
