空气冷却器
U型空气冷却器
产品简介
GLⅡ型散热排管由金属肋片管、侧板、管箱等部件组成,而肋片管是把0.3mm×10mm的钢带用专用设备在φ18mm的无缝钢管上缠绕而成
订购热线:13869202861
产品介绍
1、简介

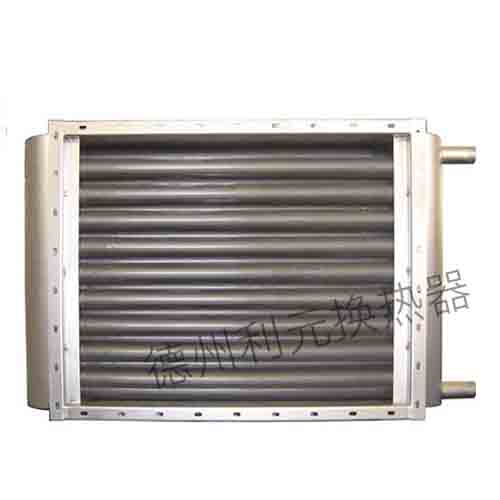

GLⅡ型散热排管为钢管螺旋绕制肋片的热交换设备。
2、结构特点
GLⅡ型散热排管由金属肋片管、侧板、管箱等部件组成,而肋片管是把0.3mm×10mm的钢带用专用设备在φ18mm的无缝钢管上缠绕而成,经热浸锌处理后,其热工性能提高,能防腐蚀。可广泛用于采暖、空调、冷却、除湿、烘干等工程。特性见下表。
3、型号规格及示例说明
(1)型号规格
GLⅡ型散热排管的型号规格由拼音字母和数字组合而成。
GL表示盘管形式。
第一组数字表示管排数,第二组数字表示表面管子的根数,第三组数字表示管长(以英寸表示)。
(2)示例说明
GL-4-15-42即表示一台4排管的GLⅡ型散热排管,表面管根数为15根,表面管长42寸。
结构特性表:
肋片特性 管子特性 每米管长
散热面积
mm2
结构计算参数 排列方式
型式 片厚
mm
片高
mm
片距
mm
外径
mm
内径
mm
内截面
mm2
肋化系数 肋通系数 净面比
绕片 0.3 10 3.2 Φ18 Φ14 154 0.64 14.56 15.8 0.53 叉排

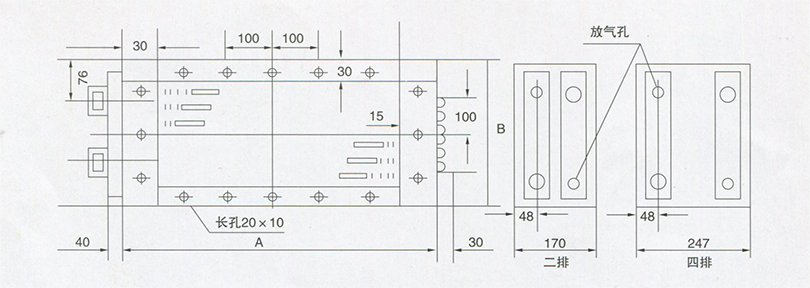

GLⅡ型散热排管外形尺寸图:
GLⅡ型散热排管主要技术参数:
表面管数 B
mm
基本参数
m2
排数 表面
管长
24 30 36 42 48 54 60 66 72 78 84 90 96 102 108 114 120
A
mm
700 850 1000 1150 1300 1450 1600 1750 1900 2050 2200 2350 2500 2650 2800 2950 3100
6 318 散热面积 2 4.7 5.84 6.98 8.12
散热面积 4 9.4 11.68 13.96 16.25
受风表面积 2.4 0.157 0.196 0.235 0.273
通风净截面积 2.4 0.083 0.108 0.126 0.145
8 396 散热面积 2 6.26 7.78 9.32 10.84 12.42 13.94 15.48
散热面积 4 12.52 15.16 18.64 21.68 24.84 27.88 30.96
受风表面积 2.4 0.205 0.255 0.306 0.356 0.406 0.457 0.507
通风净截面积 2.4 0.108 0.135 0.162 0.189 0.215 0.242 0.268
10 474 散热面积 2 7.82 9.2 11.64 13.56 15.48 17.42 19.34 1.22 23.18 25.08 27
散热面积 4 15.64 19.44 23.28 27.12 30.96 34.84 38.68 42.44 46.36 50.16 54
受风表面积 2.4 0.253 0.315 0.377 0.438 1.501 0.563 0.625 0.687 0.749 0.812 0.873
通风净截面积 2.4 0.134 0.197 0.2 0.233 0.266 0.298 0.332 0.366 0.398 0.43 0.463
12 552 散热面积 2 9.36 11.66 13.98 16.26 18.62 20.9 23.2 25.46 27.8 30.1 32.38 34.7 37 39.34 41.7 44 46.2
散热面积 4 18.62 23.32 27.96 32.52 37.24 41.8 46.4 50.92 55.6 60.2 64.76 69.4 74 78.68 83.4 88 92.4
受风表面积 2.4 0.3 0.374 0.447 0.521 0.595 0.669 0.741 0.816 0.891 0.965 1.035 1.11 1.185 1.258 1.335 1.141 1.48
通风净截面积 2.4 0.15 0.198 0.237 0.276 0.316 0.354 0.393 0.433 0.473 0.512 0.549 0.588 0.628 0.666 0.707 0.748 0.784
15 669 散热面积 2 11.62 14.58 17.48 20.34 23.24 26.12 29 31.82 34.78 37.62 40.5 43.4 46.2 49.2 52.1 55 57.8
散热面积 4 23.24 29.16 34.96 40.68 46.48 52.24 58 63.64 69.56 75.24 81 86.8 92.4 98.4 104.2 110 115.6
受风表面积 2.4 0.372 0.463 0.554 0.654 0.737 0.828 0.92 1.01 1.101 1.192 1.285 1.375 1.468 1.56 1.65 1.74 1.835
通风净截面积 2.4 0.197 0.245 0.294 0.345 0.391 0.438 0.488 0.536 0.584 0.632 0.681 0.73 0.777 0.826 0.875 0.923 0.973
18 786 散热面积 2 14.06 17.5 20.94 24.4 27.88 31.38 34.8 38.22 41.7 45.1 48.6 52.08 55.5 59 62.5 65.9 60.4
散热面积 4 28.12 35 41.88 48.8 55.76 62.76 69.6 76.44 83.4 90.2 97.4 104.16 111 118 125 131.8 138.8
受风表面积 2.4 0.443 0.552 0.66 0.769 0.879 0.987 1.095 1.204 1.313 1.42 1.53 1.64 1.75 1.86 1.956 2.08 2.185
通风净截面积 2.4 0.235 0.293 70.35 0.407 0.464 0.523 0.58 0.638 0.693 0.753 0.811 0.869 0.928 0.986 1.035 1.102 1.185
21 908 散热面积 2 16.3 20.4 24.44 28.42 32.34 36.58 40.6 44.6 48.7 52.7 56.7 60.8 64.7 68.8 72.9 76.9 80.8
散热面积 4 32.6 40.8 48.88 56.84 64.68 73.16 80.12 89.2 97.4 105.4 113.4 121.6 129.4 137.6 145.8 153.8 161.6
受风表面积 2.4 0.515 0.641 0.767 0.893 1.02 1.145 1.272 1.399 1.528 1.651 1.78 1.905 2.03 2.16 2.28 2.41 2.54
通风净截面积 2.4 0.276 0.342 0.407 0.473 0.541 0.607 0.674 0.741 0.81 0.875 0.944 1.01 1.075 1.145 1.208 1.28 1.345
24 1070 散热面积 2 18.62 23.26 27.9 32.54 37.9 41.8 46.4 50.92 55.6 60.2 64.8 69.4 73.9 78.7 83.4 89.8 92.4
散热面积 4 37.24 46.52 55.8 65.08 75.9 83.6 92.8 101.84 111.2 120.4 129.6 138.8 147.8 157.4 168.8 179.6 184.8
受风表面积 2.4 0.587 0.73 0.873 1.016 1.161 1.307 1.451 1.591 1.739 1.881 2.025 2.17 2.315 2.455 2.605 2.745 2.89
通风净截面积 2.4 0.313 0.388 0.463 0.538 0.615 0.693 0.769 0.843 0.921 0.998 1.075 1.15 1.225 1.3 1.38 1.455 1.53
